Descripción

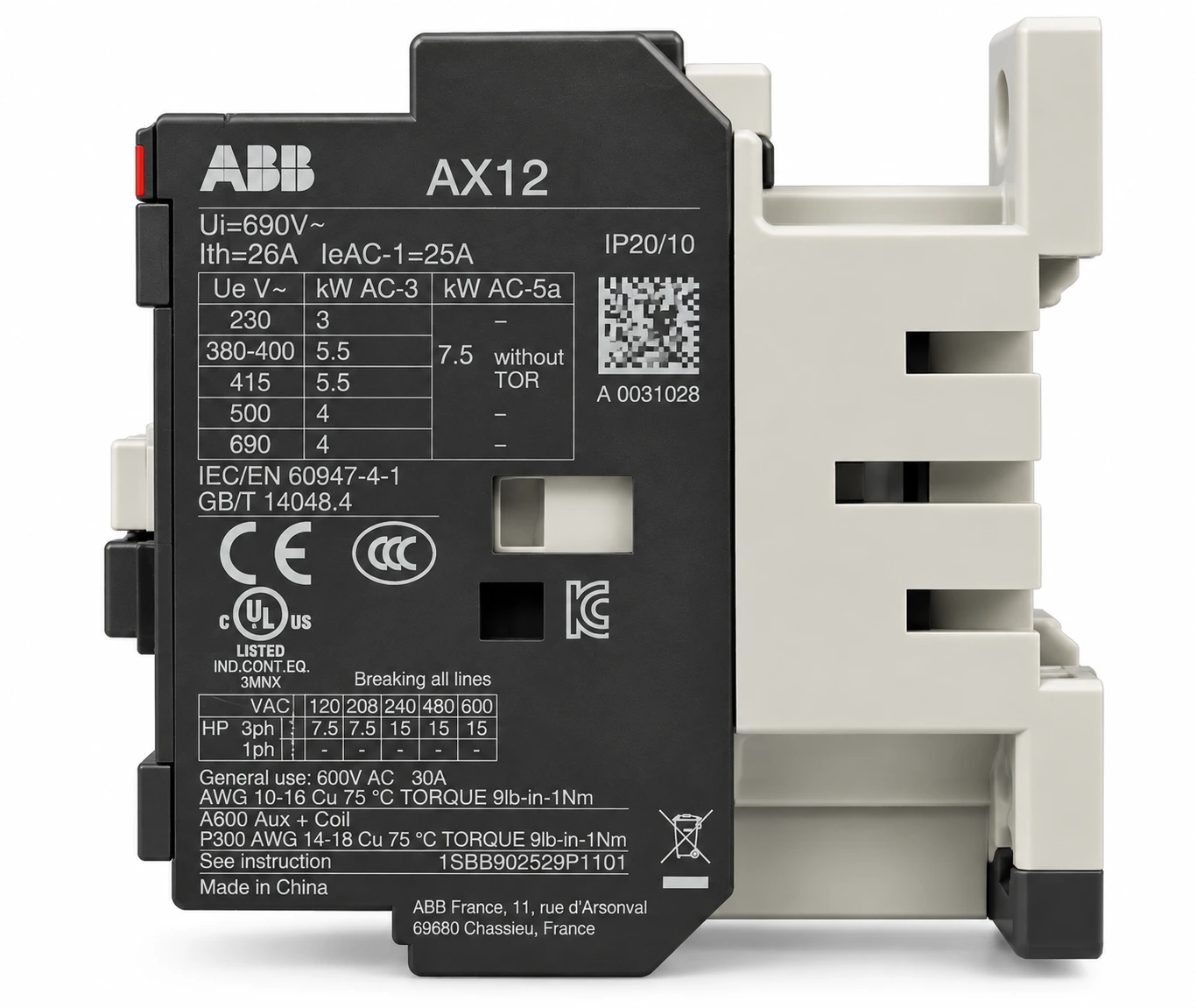

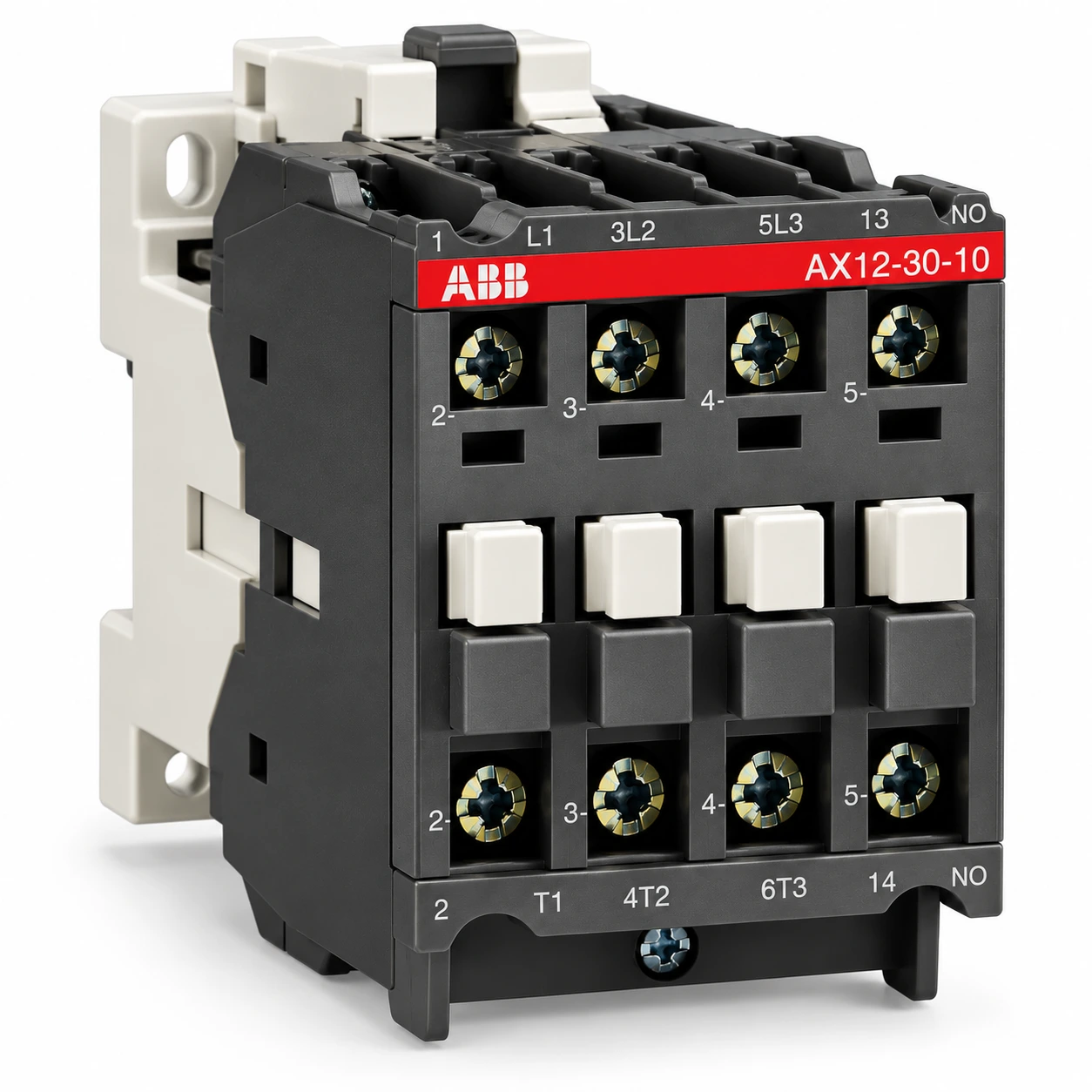

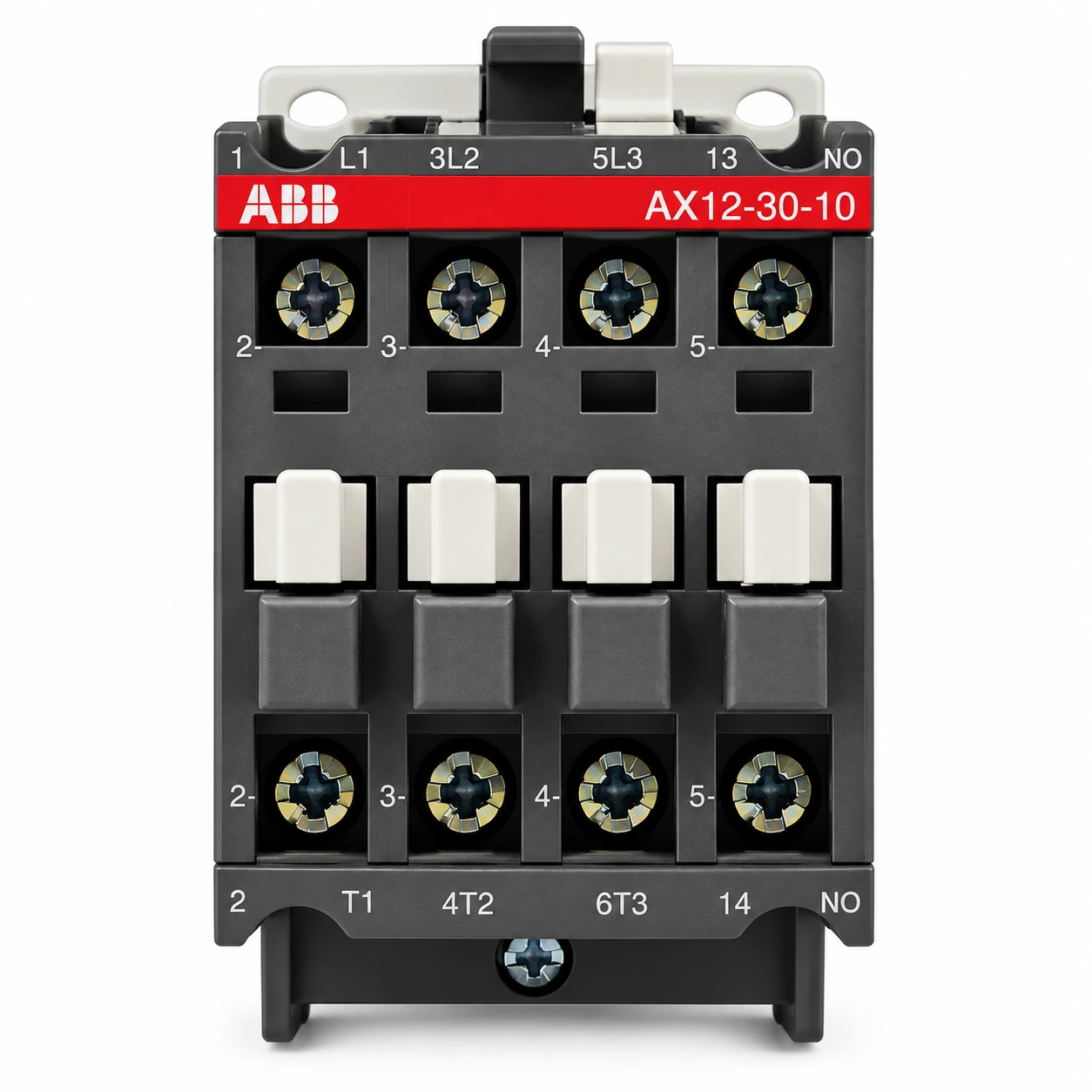

El ABB AX12-30-10-80 es un contactor de la familia AX, diseñado principalmente para el control de motores trifásicos y circuitos de potencia de hasta 690 V AC. Es un contactor de tipo bloque con 3 polos principales y 1 contacto auxiliar normalmente abierto (NO) integrado, con circuito de control accionado mediante corriente alterna. El código de producto correspondiente es 1SBL911074R8010. ABB Marketplace

El modelo presenta una corriente operacional AC-3 de 12 A a 380/400 V, con una potencia operacional AC-3 de 5.5 kW a 380/400 V. La bobina de control está especificada para 220…230 V a 50 Hz y 230…240 V a 60 Hz. En categoría AC-1, la corriente operacional es de 25 A a 690 V y 40 °C. El circuito principal y el circuito auxiliar tienen una tensión operacional nominal de 690 V. ABB Marketplace

El AX12-30-10-80 está destinado a la maniobra y control de motores trifásicos, circuitos de potencia, máquinas y tableros eléctricos. Su contacto auxiliar NO integrado puede utilizarse en circuitos de mando, enclavamiento y señalización, mientras que la familia AX permite incorporar bloques auxiliares adicionales y diferentes accesorios para adaptar el contactor a las necesidades del sistema de control. ABB Marketplace

ESPECIFICACIONES PRINCIPALES

• Marca: ABB
• Familia: AX
• Modelo: AX12-30-10-80
• Código: 1SBL911074R8010
• EAN: 3471522393807
• Tipo: Contactor de potencia
• Configuración: 3 polos principales NO + 1 contacto auxiliar NO
• Tipo de accionamiento: AC
• Contactos principales NO: 3
• Contactos principales NC: 0
• Contactos auxiliares NO: 1
• Contactos auxiliares NC: 0
• Tensión de control, 50 Hz: 220…230 V AC
• Tensión de control, 60 Hz: 230…240 V AC
• Frecuencia nominal: 50/60 Hz
• Tensión operacional nominal, circuito principal: 690 V AC
• Tensión operacional nominal, circuito auxiliar: 690 V AC
• Corriente operacional AC-3 a 220/230/240 V: 12 A a 55 °C
• Corriente operacional AC-3 a 380/400 V: 12 A a 55 °C
• Corriente operacional AC-3 a 415 V: 12 A a 55 °C
• Corriente operacional AC-3 a 440 V: 9 A a 55 °C
• Corriente operacional AC-3 a 500 V: 9 A a 55 °C
• Corriente operacional AC-3 a 690 V: 7 A a 55 °C
• Potencia operacional AC-3 a 220/230/240 V: 3 kW
• Potencia operacional AC-3 a 380/400 V: 5.5 kW
• Potencia operacional AC-3 a 415 V: 5.5 kW
• Potencia operacional AC-3 a 440 V: 4 kW
• Potencia operacional AC-3 a 500 V: 5.5 kW
• Potencia operacional AC-3 a 690 V: 5.5 kW
• Corriente operacional AC-1 a 690 V: 25 A a 40 °C
• Corriente operacional AC-1 a 690 V: 18 A a 70 °C
• Corriente operacional AC-1 a 220/240 V: 22 A a 55 °C
• Corriente operacional AC-15 a 220/240 V: 4 A
• Corriente operacional AC-15 a 24/127 V: 6 A
• Corriente operacional AC-15 a 380/440 V: 3 A
• Corriente operacional AC-15 a 400/440 V: 2 A
• Corriente operacional AC-15 a 500 V: 2 A
• Corriente operacional AC-15 a 690 V: 2 A
• Corriente térmica convencional, circuito principal: 26 A a 40 °C
• Corriente térmica convencional, circuito auxiliar: 16 A a 40 °C
• Tensión nominal de aislamiento (Ui): 690 V
• Frecuencia máxima de maniobra AC-1: 600 ciclos/h
• Frecuencia máxima de maniobra AC-15: 1200 ciclos/h
• Frecuencia máxima de maniobra AC-3: 1200 ciclos/h
• Frecuencia máxima de maniobra mecánica: 3600 ciclos/h
• Tipo de terminal: Terminales de tornillo
• Ancho: 44 mm
• Profundidad: 74 mm
• Altura: 74 mm
• Peso neto: 0.326 kg
• Corriente de cortocircuito de corta duración (Icw), 1 s: 280 A
• Corriente de cortocircuito de corta duración (Icw), 10 s: 120 A
• Capacidad máxima de ruptura a 440 V: 250 A
• Capacidad máxima de ruptura a 690 V: 90 A ABB Marketplace

APLICACIONES

• Control de motores trifásicos.
• Arranque directo de motores.
• Tableros eléctricos de control y potencia.
• Automatización industrial.
• Maniobra de circuitos de potencia.
• Control de máquinas industriales.
• Circuitos de mando y señalización.
• Enclavamiento y lógica de control mediante contacto auxiliar NO.
