Descripción

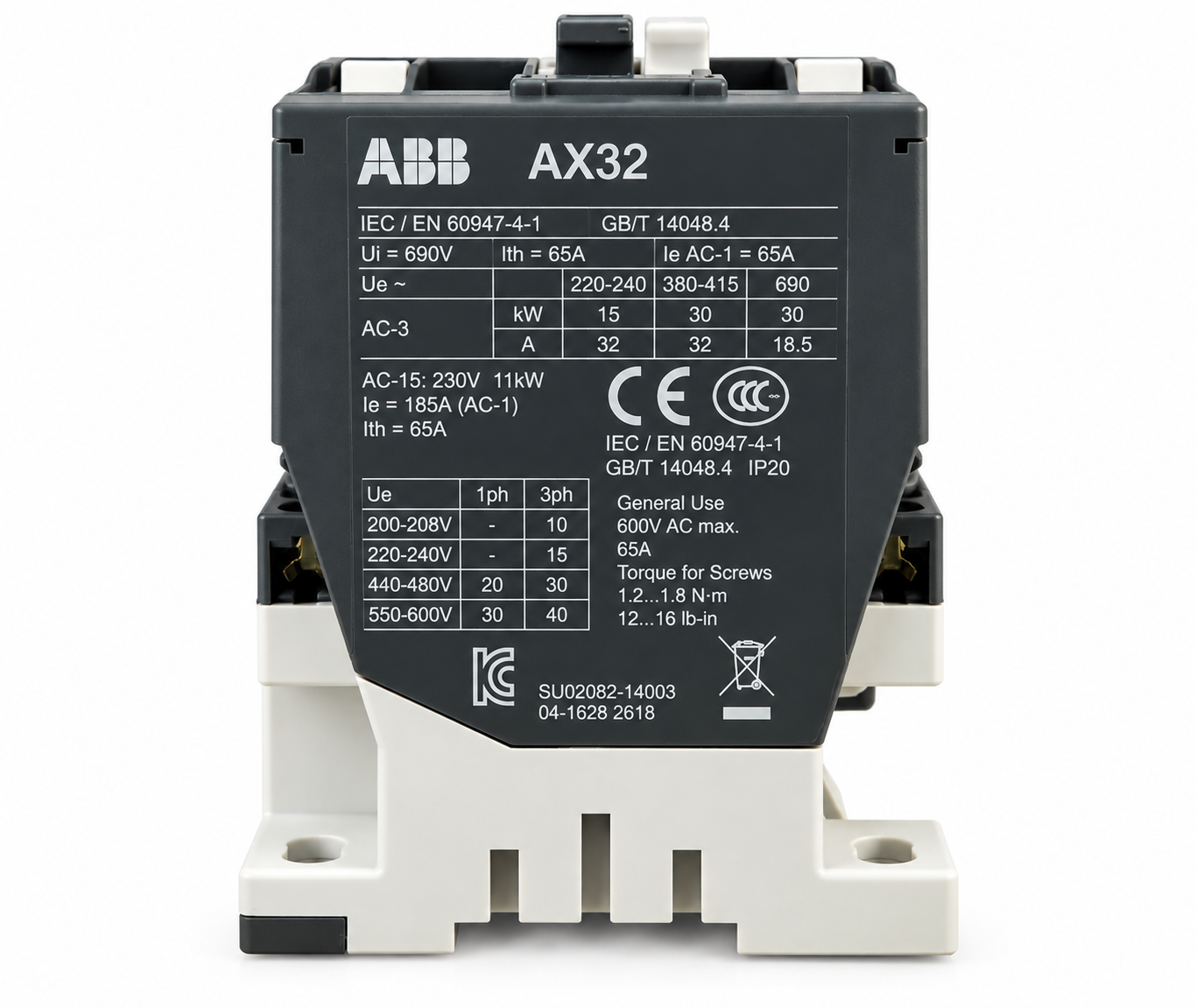

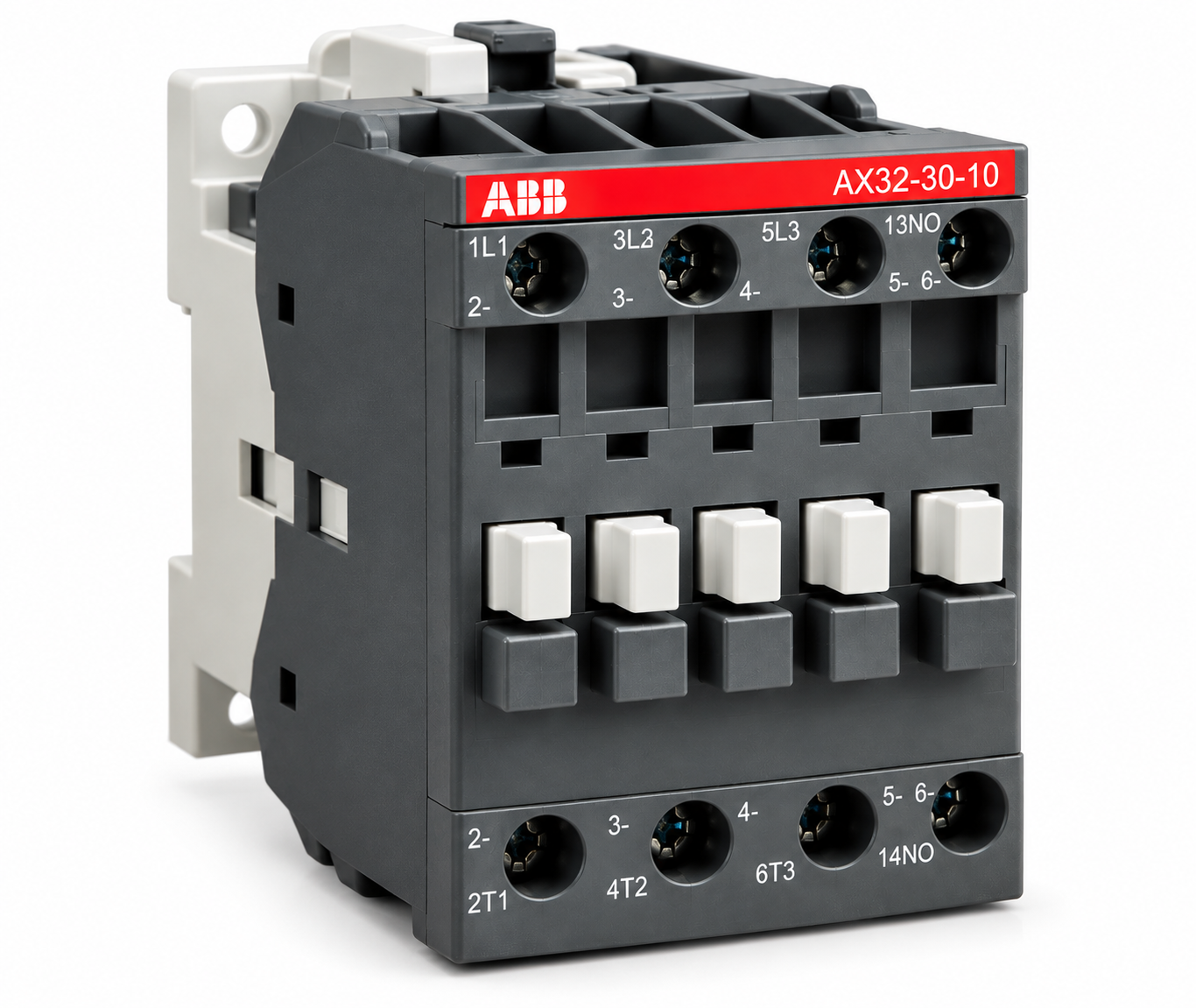

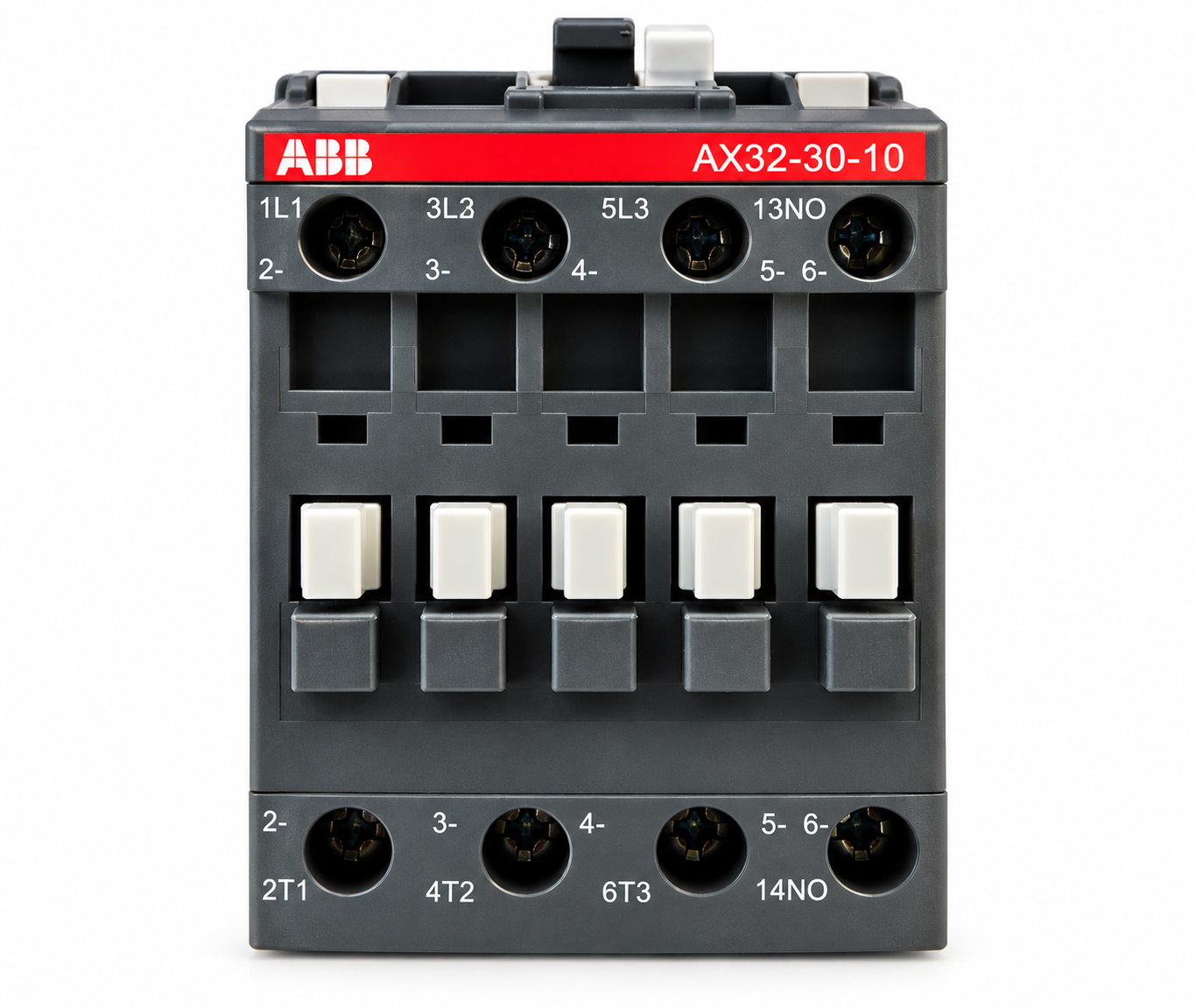

El ABB AX32-30-01-80 pertenece a la familia AX de contactores de bloque con accionamiento por corriente alterna (AC), diseñado principalmente para el control de motores trifásicos y circuitos de potencia hasta 690 V AC. El modelo incorpora 3 polos principales normalmente abiertos y 1 contacto auxiliar normalmente cerrado (NC) integrado. Biblioteca ABB

Para aplicaciones según IEC, el AX32 presenta una corriente operacional nominal AC-3 de 32 A a 380/400 V, con una potencia operacional nominal de 15 kW a 380/400 V AC-3. Su corriente operacional nominal en AC-1 es 55 A y el circuito de control utiliza una bobina de 220…230 V a 50 Hz / 230…240 V a 60 Hz. La tensión operacional nominal del circuito principal y auxiliar es de 690 V, con frecuencia de 50/60 Hz. Xonstorage

El contactor está destinado a aplicaciones de maniobra y control de motores, tableros eléctricos, circuitos de potencia y sistemas de automatización industrial. Su construcción de tipo bloque permite complementar el equipo con bloques de contactos auxiliares y otros accesorios ABB para adaptar el circuito de control a diferentes necesidades de instalación. Biblioteca ABB

ESPECIFICACIONES PRINCIPALES

• Marca: ABB
• Familia: AX
• Modelo: AX32-30-01-80
• Código: 1SBL281074R8001
• Tipo: Contactor de potencia trifásico
• Configuración: 3 polos principales NO + 1 contacto auxiliar NC
• Tensión de control, 50 Hz: 220…230 V AC
• Tensión de control, 60 Hz: 230…240 V AC
• Tipo de accionamiento: AC
• Número de contactos principales NO: 3
• Número de contactos principales NC: 0
• Contactos auxiliares NO: 0
• Contactos auxiliares NC: 1
• Corriente operacional AC-3 a 380/400 V: 32 A
• Potencia operacional AC-3 a 380/400 V: 15 kW
• Corriente operacional AC-1 a 400 V: 55 A
• Corriente operacional AC-3 a 415 V: 32 A
• Corriente operacional AC-3 a 440 V: 32 A
• Corriente operacional AC-3 a 500 V: 28 A
• Corriente operacional AC-3 a 690 V: 21 A
• Potencia operacional AC-3 a 415 V: 15 kW
• Potencia operacional AC-3 a 440 V: 18.5 kW
• Potencia operacional AC-3 a 500 V: 18.5 kW
• Potencia operacional AC-3 a 690 V: 18.5 kW
• Tensión operacional nominal: 690 V AC
• Frecuencia nominal: 50/60 Hz
• Corriente térmica convencional en circuito principal (Ith): 65 A a 40 °C
• Corriente térmica convencional en circuito auxiliar (Ith): 16 A a 40 °C
• Corriente operacional AC-15: 4 A a 220/240 V; 3 A a 380/400 V; 2 A a 400/440 V, 500 V y 690 V
• Frecuencia máxima de maniobra AC-3: 1200 ciclos/h
• Frecuencia máxima de maniobra AC-1: 600 ciclos/h
• Tensión nominal de aislamiento (Ui): 690 V
• Ancho: 54 mm
• Profundidad: 90 mm
• Altura: 108.3 mm
• Peso neto: 0.667 kg
• Montaje: Riel DIN EN/IEC 60715 o fijación mediante tornillos, según configuración de montaje indicada por ABB. Xonstorage

APLICACIONES

• Control de motores trifásicos.
• Arranque directo de motores.
• Tableros eléctricos de potencia y control.
• Automatización industrial.
• Maniobra de circuitos de potencia.
• Control de máquinas industriales.
• Sistemas de control electromecánico.
• Circuitos de mando con contacto auxiliar NC.
