Descripción

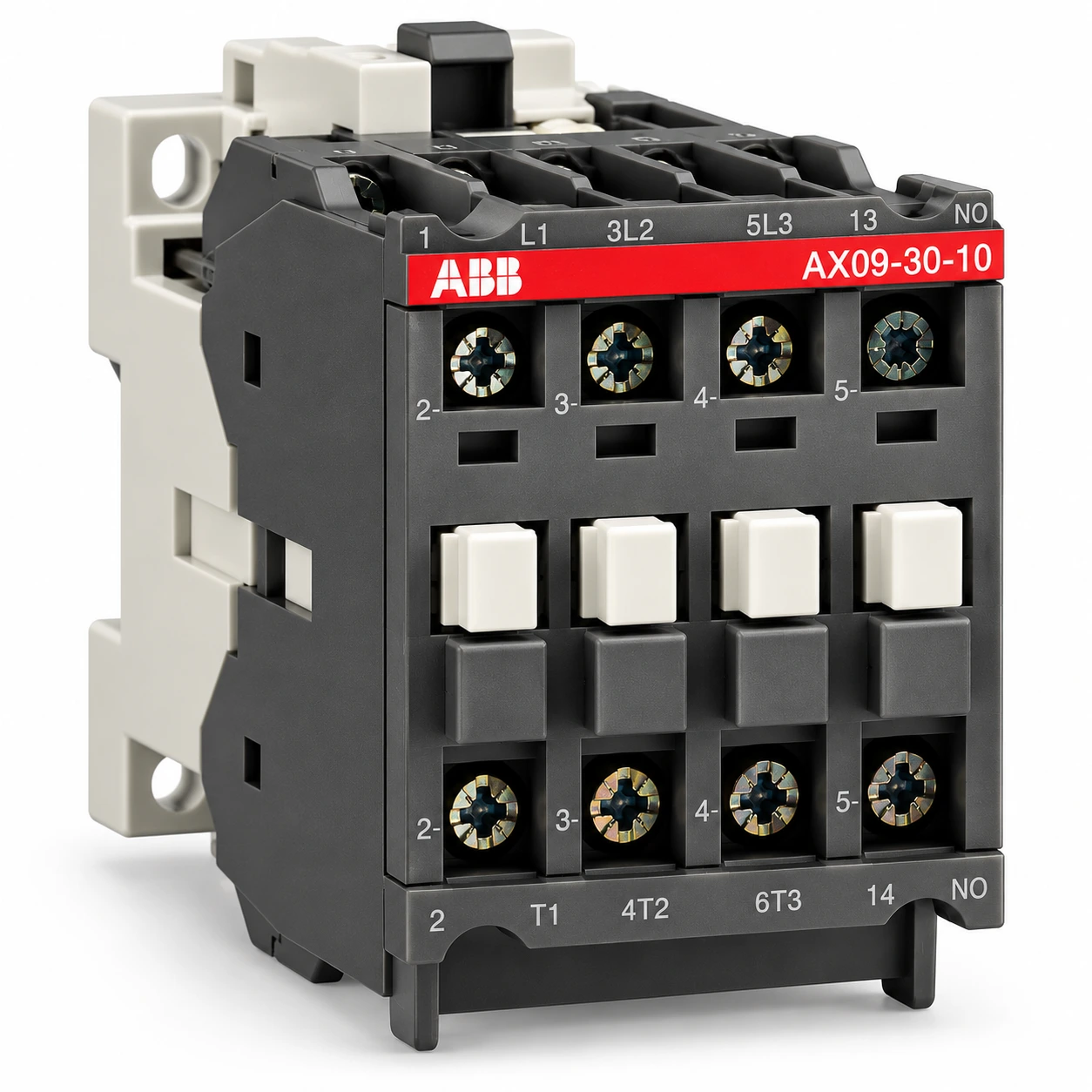

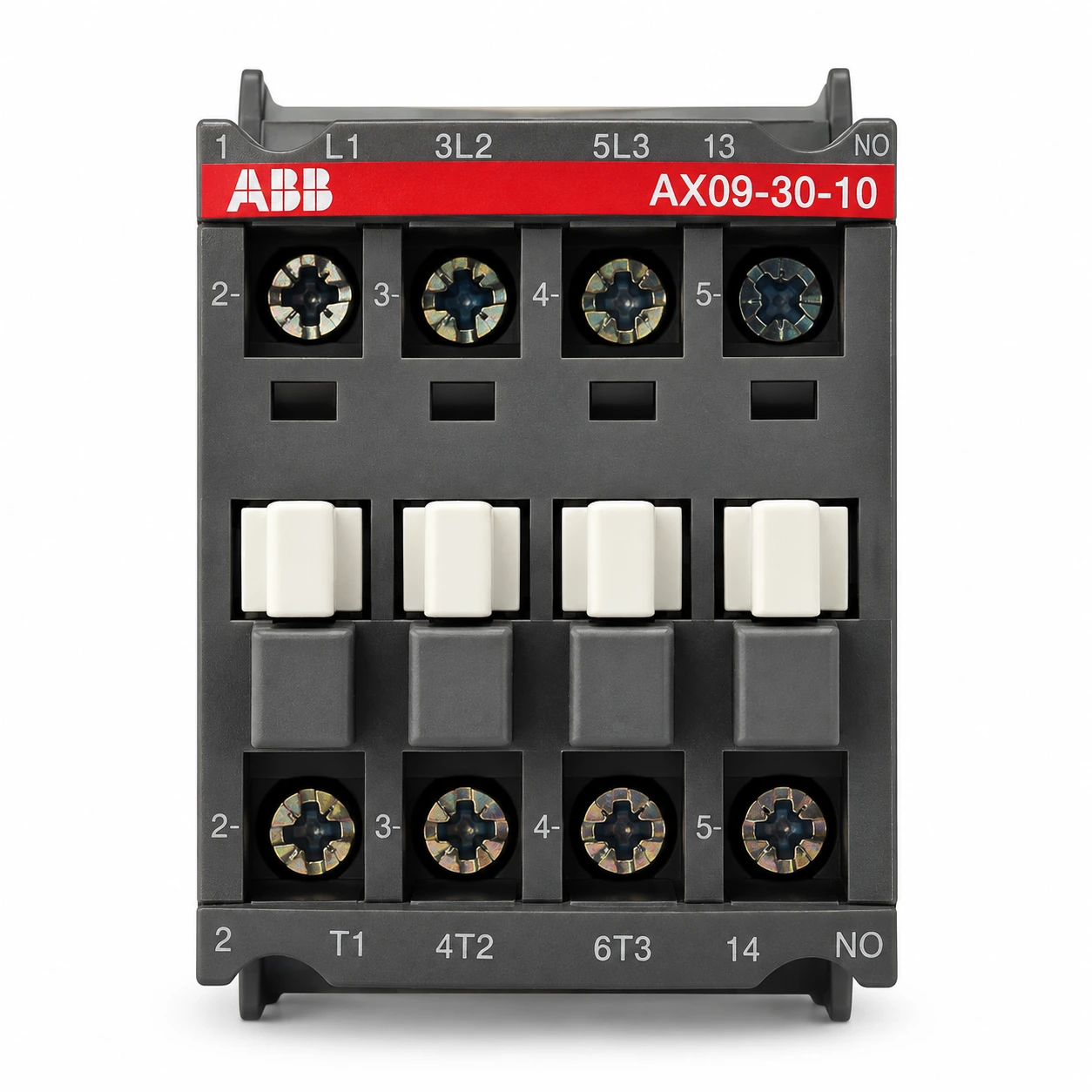

El ABB AX09-30-10-80 es un contactor de la familia AX, diseñado principalmente para el control de motores trifásicos y circuitos de potencia hasta 690 V AC. Es un contactor de tipo bloque con 3 polos principales y 1 contacto auxiliar normalmente abierto (NO) integrado, con circuito de control accionado mediante corriente alterna. El código de producto correspondiente es 1SBL901074R8010. ABB Marketplace

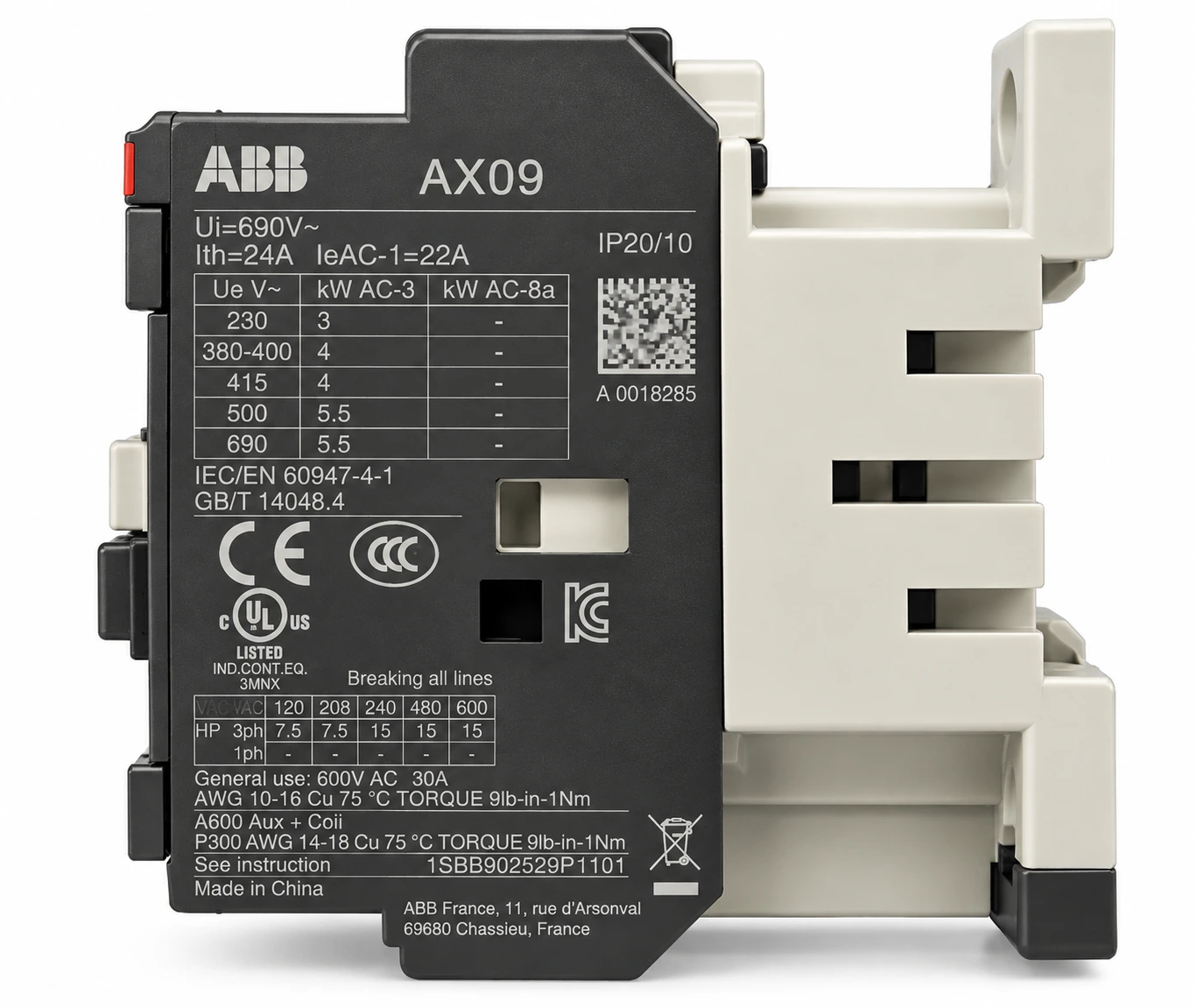

Para aplicaciones según IEC, el AX09 presenta una corriente operacional nominal AC-3 de 9 A a 400 V y una potencia operacional nominal AC-3 de 4 kW a 400 V. En categoría AC-1, la corriente operacional nominal es de 22 A a 690 V y θ ≤ 40 °C. La bobina de este código está especificada para 220…230 V a 50 Hz / 230…240 V a 60 Hz. Biblioteca ABB

El AX09-30-10-80 está destinado a la maniobra y control de motores trifásicos, circuitos de potencia, máquinas y tableros eléctricos. El contacto auxiliar NO integrado puede utilizarse en circuitos de mando, enclavamiento y señalización. La familia AX también permite incorporar bloques auxiliares frontales o laterales y otros accesorios de control. Biblioteca ABB

ESPECIFICACIONES PRINCIPALES

• Marca: ABB
• Familia: AX
• Modelo: AX09-30-10-80
• Código: 1SBL901074R8010
• Tipo: Contactor de potencia trifásico
• Configuración: 3 polos principales NO + 1 contacto auxiliar NO
• Tipo de accionamiento: AC
• Contactos principales NO: 3
• Contactos principales NC: 0
• Contactos auxiliares NO: 1
• Contactos auxiliares NC: 0
• Tensión de control, 50 Hz: 220…230 V AC
• Tensión de control, 60 Hz: 230…240 V AC
• Frecuencia de control: 50/60 Hz
• Corriente operacional AC-3 a 400 V: 9 A
• Potencia operacional AC-3 a 400 V: 4 kW
• Corriente operacional AC-1 a 690 V, θ ≤ 40 °C: 22 A
• Tensión operacional: Hasta 690 V AC
• Peso: 0.340 kg
• Montaje: Riel DIN EN/IEC 60715
• Dimensiones principales: 44 mm de ancho × 74 mm de profundidad; altura de aproximadamente 74 mm. Biblioteca ABB

APLICACIONES

• Control de motores trifásicos.
• Arranque directo de motores.
• Tableros eléctricos de control y potencia.
• Automatización industrial.
• Maniobra de circuitos de potencia.
• Control de máquinas industriales.
• Circuitos de mando y señalización.
• Enclavamiento mediante contacto auxiliar NO.
