Descripción

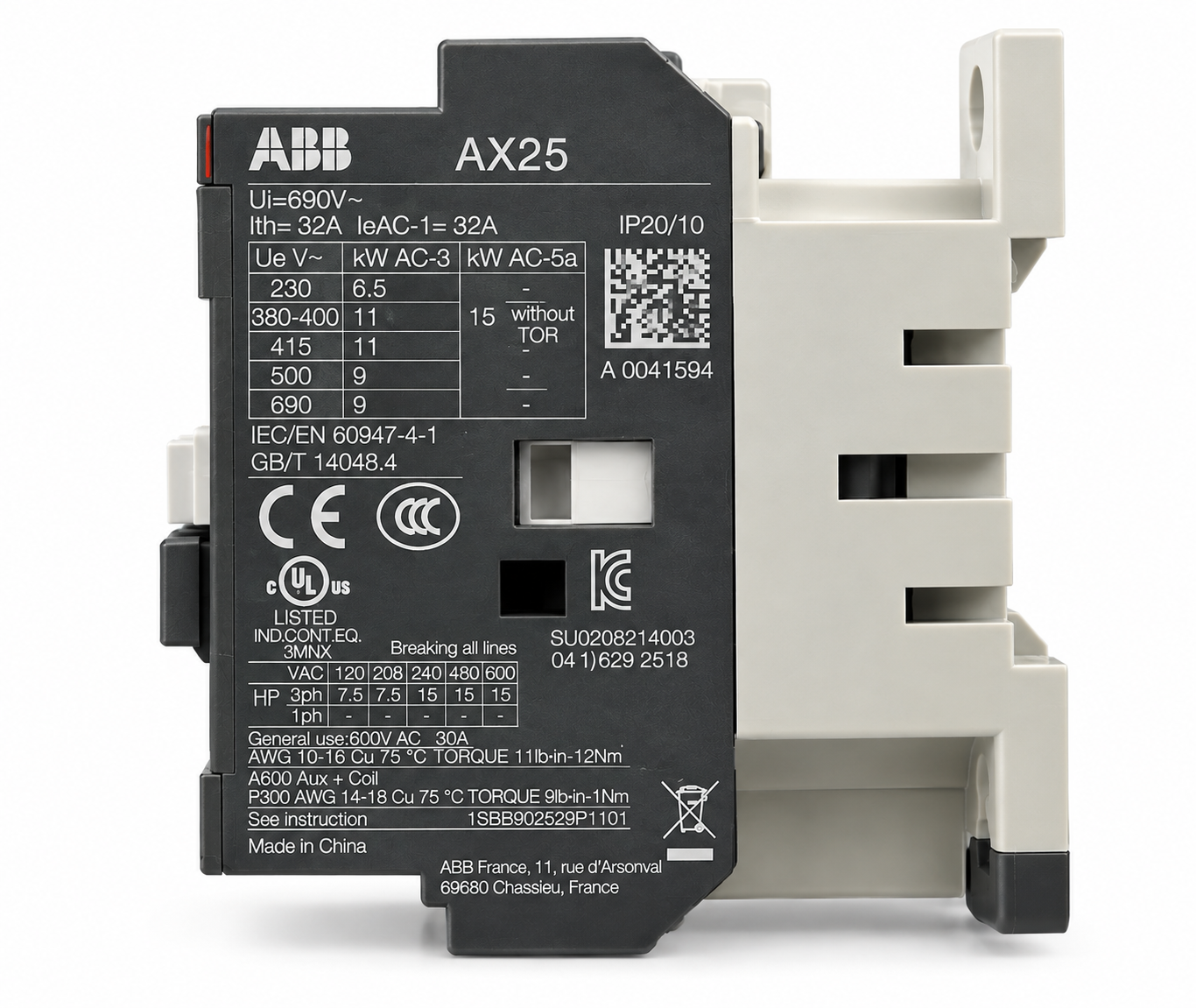

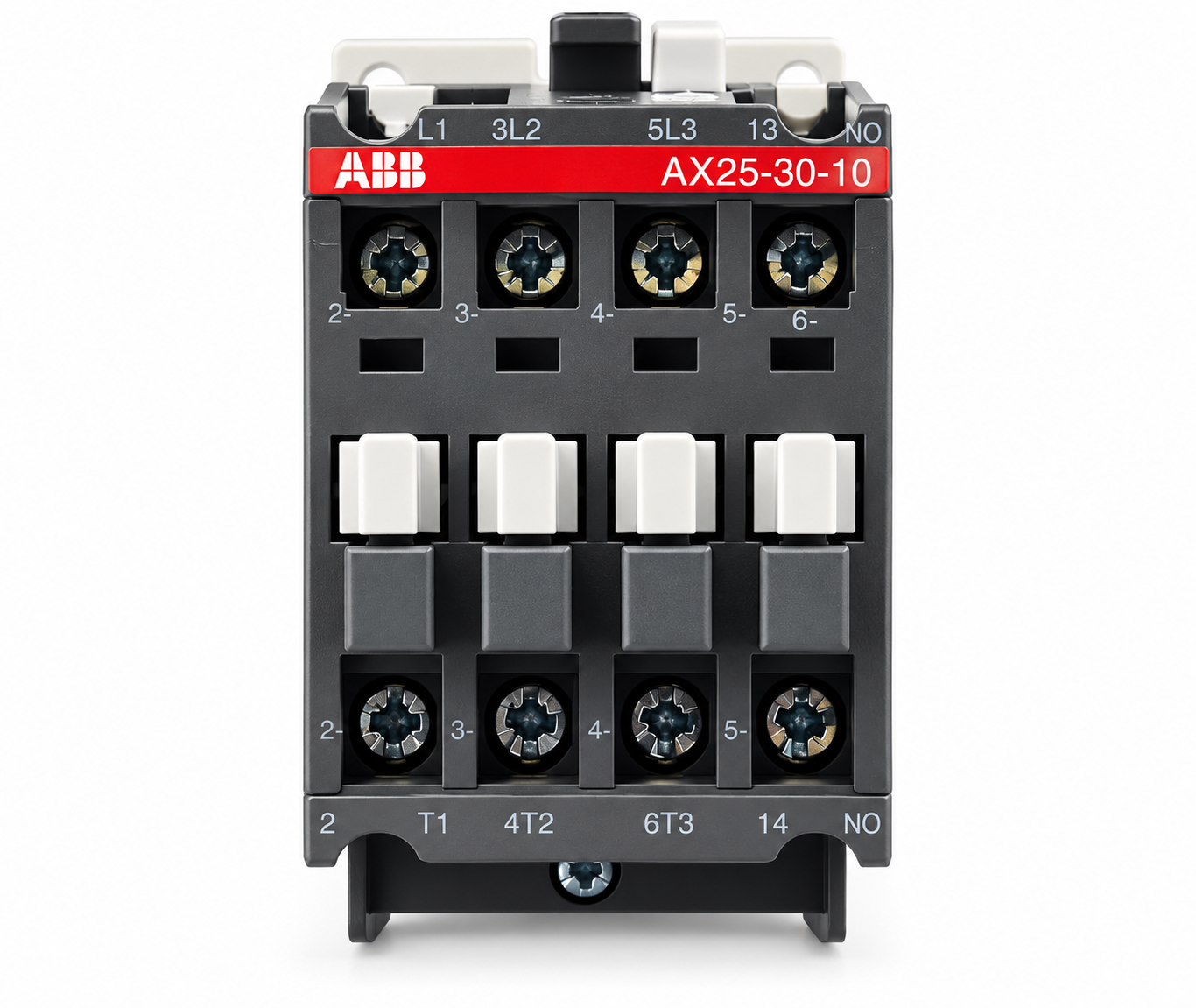

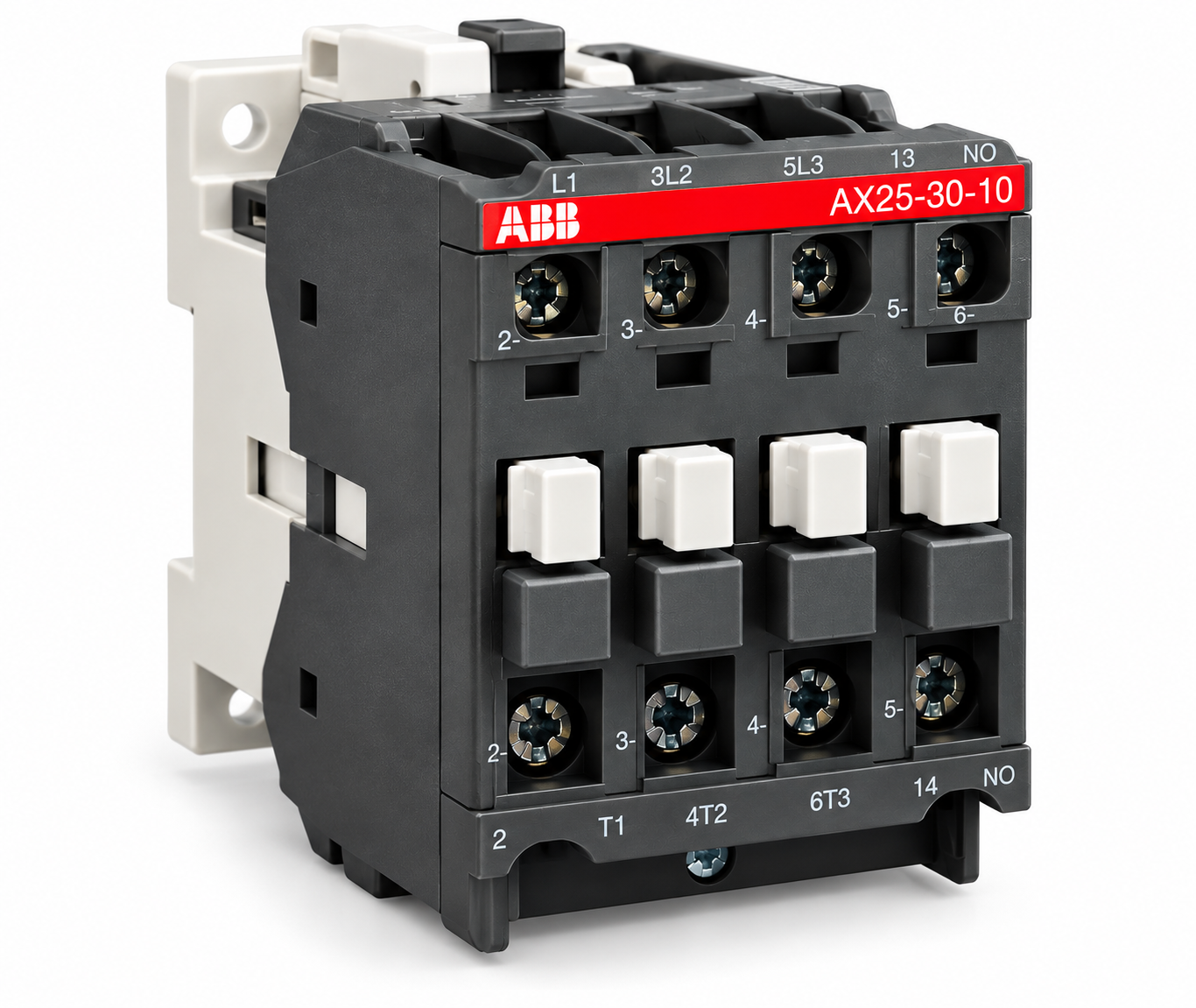

El ABB AX25-30-01-80 es un contactor de la familia AX, diseñado para la maniobra y control de motores trifásicos y circuitos de potencia hasta 690 V AC. Corresponde a un contactor de tipo bloque con 3 polos principales normalmente abiertos y 1 contacto auxiliar normalmente cerrado (NC) integrado, con circuito de control accionado por corriente alterna. Interlec

El modelo presenta una corriente operacional AC-3 de 25 A a 380/400 V, con una potencia operacional de 11 kW a 380/400 V. Para AC-1 alcanza 32 A a 690 V y 40 °C, mientras que el circuito de control utiliza 220…230 V a 50 Hz y 230…240 V a 60 Hz. El equipo dispone además de una tensión operacional nominal de 690 V para los circuitos principal y auxiliar. Interlec

El AX25-30-01-80 está orientado a aplicaciones de control de motores, arranque de máquinas, tableros eléctricos, maniobra de circuitos de potencia y automatización industrial. Su diseño de bloque permite utilizar accesorios de la familia AX, incluidos bloques auxiliares adicionales y otros componentes para configuraciones de control y arranque de motores. Biblioteca ABB

ESPECIFICACIONES PRINCIPALES

• Marca: ABB
• Familia: AX
• Modelo: AX25-30-01-80
• Código: 1SBL931074R8001
• Tipo: Contactor de potencia
• Configuración: 3 polos principales NO + 1 contacto auxiliar NC
• Tipo de accionamiento: AC
• Número de contactos principales NO: 3
• Número de contactos principales NC: 0
• Contactos auxiliares NO: 0
• Contactos auxiliares NC: 1
• Tensión de control, 50 Hz: 220…230 V AC
• Tensión de control, 60 Hz: 230…240 V AC
• Tensión operacional nominal: 690 V AC
• Frecuencia nominal: 50/60 Hz
• Corriente operacional AC-3 a 220/230/240 V: 25 A
• Corriente operacional AC-3 a 380/400 V: 25 A
• Corriente operacional AC-3 a 415 V: 25 A
• Corriente operacional AC-3 a 440 V: 16 A
• Corriente operacional AC-3 a 500 V: 14 A
• Corriente operacional AC-3 a 690 V: 10 A
• Potencia operacional AC-3 a 220/230/240 V: 6.5 kW
• Potencia operacional AC-3 a 380/400 V: 11 kW
• Potencia operacional AC-3 a 415 V: 11 kW
• Potencia operacional AC-3 a 440 V: 9 kW
• Potencia operacional AC-3 a 500 V: 9 kW
• Potencia operacional AC-3 a 690 V: 9 kW
• Corriente operacional AC-1 a 690 V, 40 °C: 32 A
• Corriente operacional AC-15 a 220/240 V: 4 A
• Corriente térmica convencional, circuito principal: 32 A a 40 °C
• Corriente térmica convencional, circuito auxiliar: 16 A a 40 °C
• Tensión nominal de aislamiento (Ui): 690 V
• Tensión nominal soportada a impulso (Uimp): 6 kV
• Frecuencia máxima de maniobra eléctrica AC-3: 1200 ciclos/h
• Frecuencia máxima de maniobra mecánica: 3600 ciclos/h
• Grado de protección de terminales: IP20
• Tipo de terminal: Terminales de tornillo
• Ancho: 44 mm
• Profundidad: 74 mm
• Altura: 76.3 mm
• Peso neto: 0.326 kg
• Altitud máxima de operación: 3000 m Interlec

APLICACIONES

• Control de motores trifásicos.
• Arranque directo de motores.
• Tableros eléctricos de control y potencia.
• Automatización industrial.
• Maniobra de circuitos de potencia.
• Control de máquinas industriales.
• Sistemas de control electromecánico.
• Circuitos de mando que requieren un contacto auxiliar NC.
