Descripción

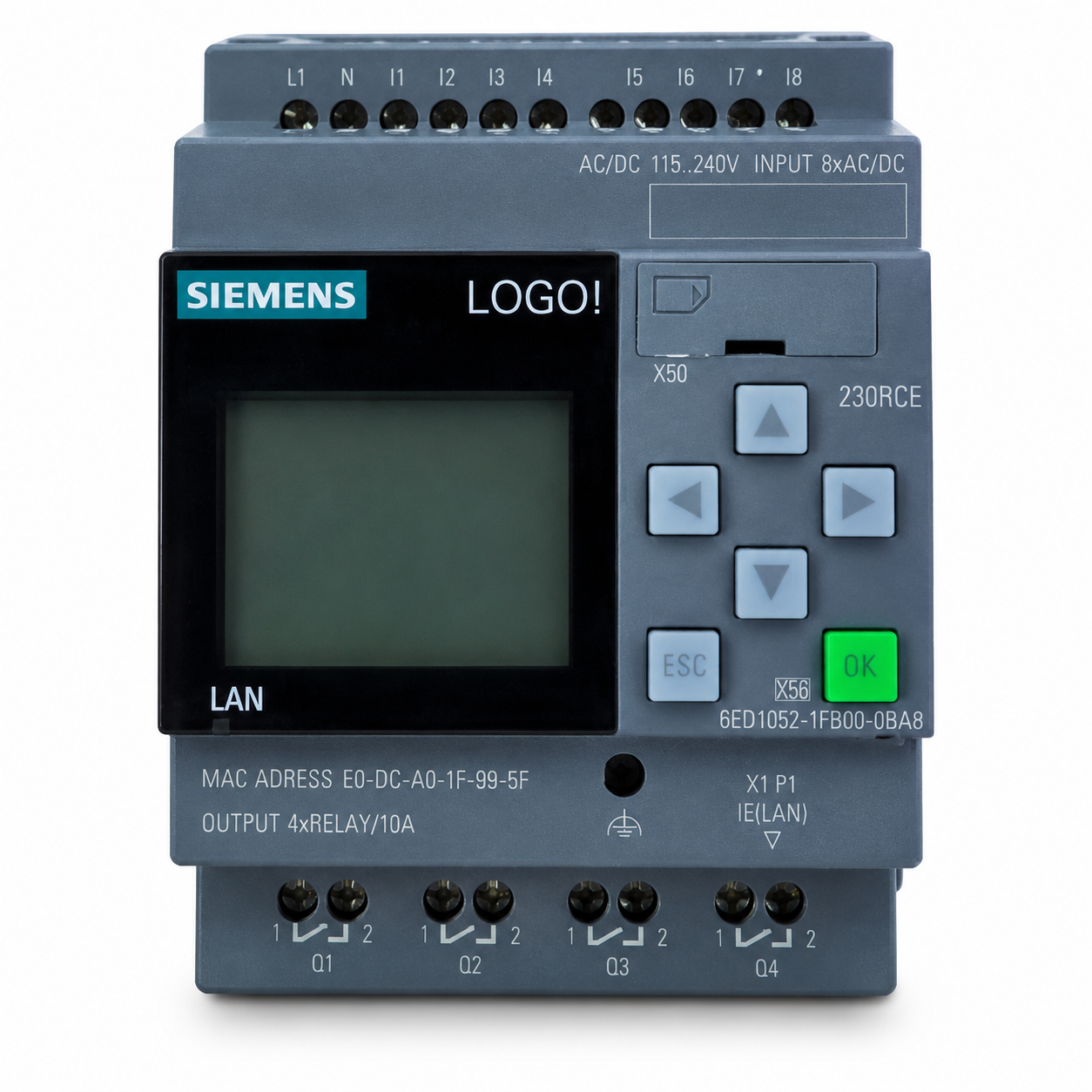

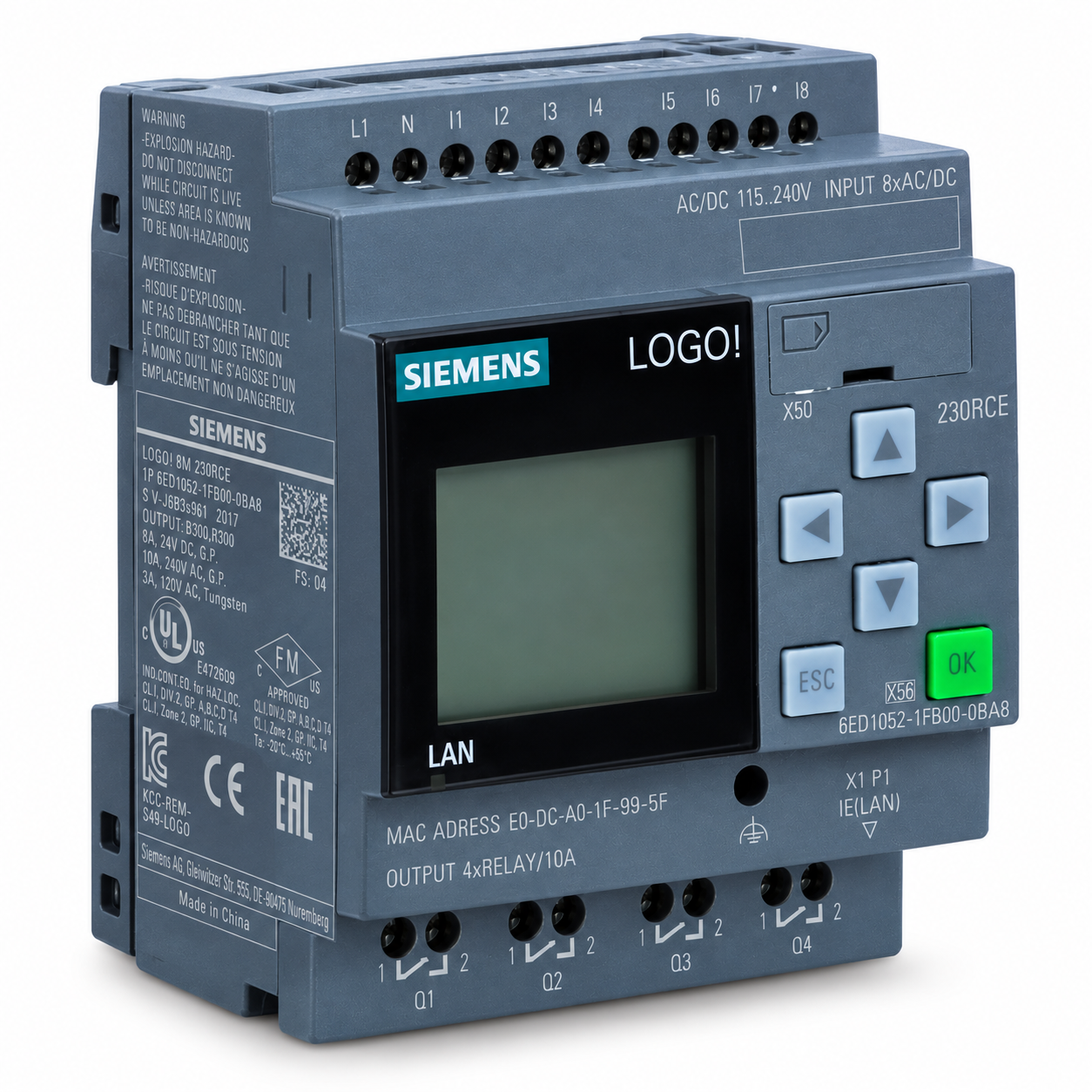

El Siemens LOGO! 230RCE es un módulo lógico programable de la familia LOGO! 8, diseñado para tareas de automatización y control de máquinas, instalaciones y procesos. El código 6ED1052-1FB00-0BA8 corresponde a una unidad con display integrado, entradas y salidas integradas, montaje sobre perfil DIN y capacidad de ampliación modular.

El equipo dispone de 8 entradas digitales, 4 salidas digitales a relé y memoria para 400 bloques. Admite alimentación de 115/230 V AC y DC, incorpora Ethernet, servidor web integrado, registro de datos (Datalog) y compatibilidad con tarjeta microSD estándar para LOGO! Soft Comfort V8. La documentación técnica también especifica montaje sobre perfil DIN de 35 mm, protección IP20 y salidas de relé de hasta 10 A con carga resistiva.

El LOGO! 230RCE puede utilizarse para automatización de pequeñas máquinas e instalaciones, control de iluminación, bombas, motores, ventilación, sistemas de señalización y otras aplicaciones de control lógico. Su display integrado, comunicación Ethernet y posibilidad de ampliación permiten desarrollar soluciones compactas de automatización sin necesidad de un PLC de mayor tamaño.

ESPECIFICACIONES PRINCIPALES

• Marca: Siemens
• Familia: LOGO! 8
• Modelo: LOGO! 230RCE
• Código: 6ED1052-1FB00-0BA8
• Tipo: Módulo lógico programable / PLC
• Configuración: Con display, Ethernet y salidas a relé
• Alimentación: 115/230 V AC/DC
• Rango admisible DC: 100–253 V DC
• Frecuencia de red: 47–63 Hz
• Entradas digitales: 8
• Salidas digitales: 4
• Tipo de salidas: Relé
• Capacidad de conmutación, carga resistiva: 10 A máx.
• Capacidad de conmutación, carga inductiva: 3 A máx.
• Memoria: 400 bloques
• Comunicación: Ethernet
• Servidor web: Integrado
• Registro de datos: Datalog
• Almacenamiento: Compatible con tarjeta microSD estándar
• Relojes temporizadores: 8
• Reserva de marcha: 480 h
• Montaje: Perfil DIN de 35 mm
• Ancho de montaje: 4 unidades
• Protección: IP20
• Temperatura de operación: 0 a 55 °C
• Dimensiones: 71,5 × 90 × 60 mm
• Peso neto: 0,239 kg

APLICACIONES

• Automatización de pequeñas máquinas.
• Control de sistemas de iluminación.
• Control de bombas y sistemas de agua.
• Automatización de sistemas de ventilación.
• Control de motores y actuadores mediante salidas a relé.
• Sistemas de señalización y control lógico.
• Automatización de instalaciones eléctricas.
• Control de procesos sencillos.
• Tableros eléctricos de automatización.
• Sistemas de control con comunicación Ethernet.
