Descripción

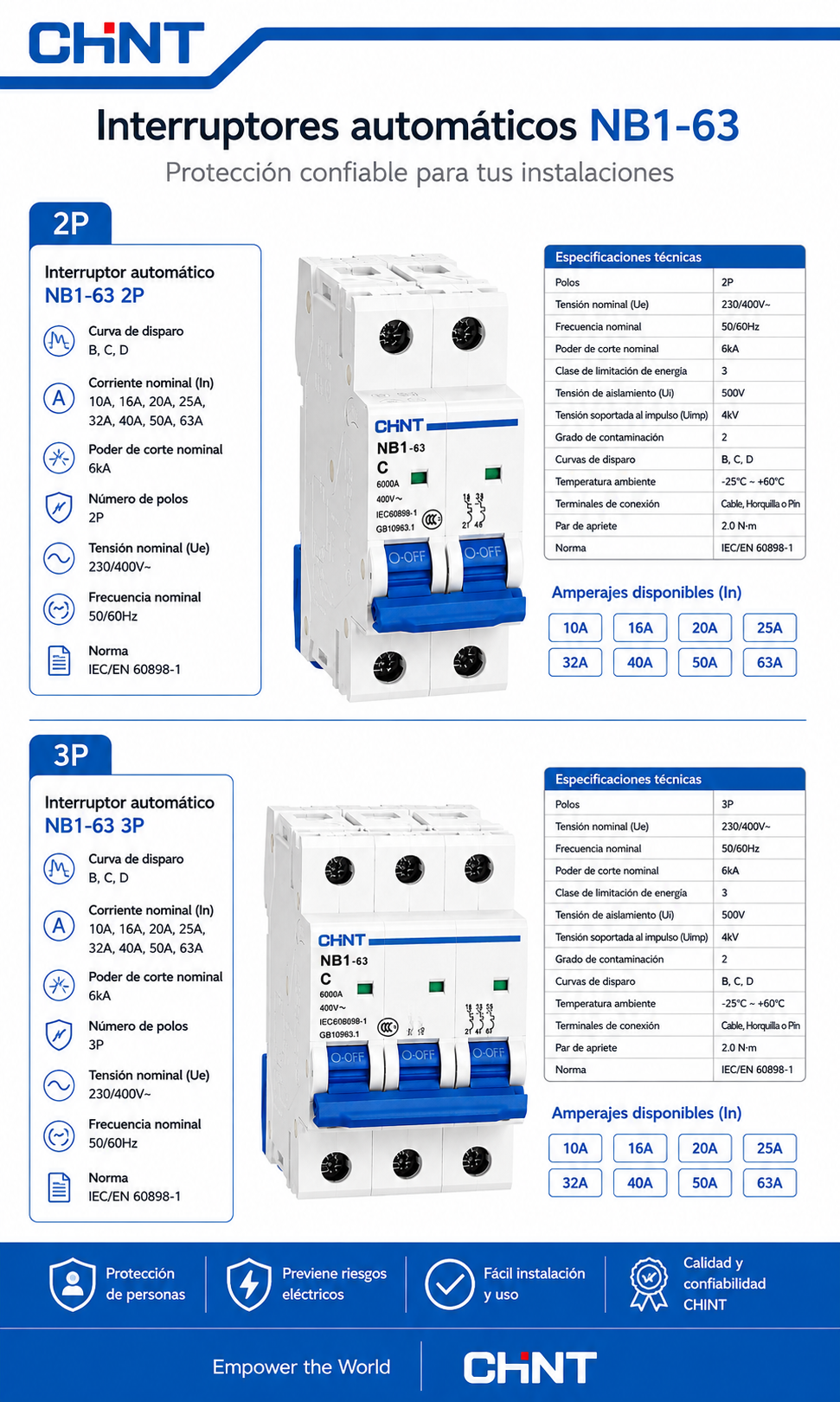

El interruptor termomagnético CHINT NB1-63 es un dispositivo de protección diseñado para proteger los circuitos eléctricos frente a sobrecargas y corrientes de cortocircuito, además de permitir la función de interruptor y aislamiento del circuito.
La familia NB1-63 está disponible en diferentes configuraciones de polos y corrientes nominales, incluyendo versiones 2P y 3P con corrientes de 10A, 16A, 20A, 25A, 32A, 40A, 50A y 63A. Para esta línea, los modelos de curva C están diseñados para la protección de cargas resistivas e inductivas con baja corriente de irrupción.
Su diseño modular permite su instalación en riel DIN EN 60715 de 35 mm, facilitando su integración en tableros eléctricos y sistemas de distribución. La conexión puede realizarse por la parte superior o inferior indistintamente, y admite terminales para cable, horquilla o pin.
La serie NB1-63 está destinada a instalaciones domésticas, comerciales y sistemas de distribución eléctrica industriales, ofreciendo una solución para diferentes tipos de circuitos de baja tensión. La ficha técnica establece una tensión nominal de 230/400–240/415 V AC, frecuencia de 50/60 Hz y, para la versión considerada en esta línea, un poder de corte de 6 kA.
El interruptor incorpora una característica de disparo termomagnético, permitiendo actuar frente a condiciones de sobrecarga y cortocircuito. La ficha también indica un indicador de posición del contacto, grado de protección IP20, vida eléctrica de hasta 4.000 ciclos y vida mecánica de hasta 20.000 ciclos.
Características principales
- Marca: CHINT
- Familia: NB1-63
- Tipo: Interruptor automático termomagnético / MCB
- Configuraciones: 2P y 3P
- Corrientes nominales: 10A, 16A, 20A, 25A, 32A, 40A, 50A y 63A
- Curva: C
- Poder de corte: 6kA
- Tensión nominal: 230/400–240/415V AC
- Frecuencia: 50/60Hz
- Protección: Sobrecargas y cortocircuitos
- Característica de disparo: Termomagnética
- Montaje: Riel DIN EN 60715 de 35 mm
- Conexión: Entrada superior o inferior
- Terminales: Cable, horquilla o pin
- Indicador: Posición del contacto
- Grado de protección: IP20
- Vida eléctrica: Hasta 4.000 ciclos
- Vida mecánica: Hasta 20.000 ciclos
- Aplicaciones: Residenciales, comerciales e industriales
Aplicaciones
El CHINT NB1-63 es adecuado para tableros eléctricos residenciales, comerciales y sistemas de distribución eléctrica industriales, donde se requiera protección de los circuitos frente a sobrecargas y cortocircuitos.
La curva C resulta apropiada para circuitos con cargas resistivas e inductivas que presentan una corriente de irrupción relativamente baja, de acuerdo con la ficha técnica del fabricante.
La selección de la corriente nominal debe realizarse de acuerdo con la capacidad de los conductores, la carga conectada y las condiciones de la instalación. La ficha técnica también señala que la corriente de cortocircuito disponible en el punto de instalación debe ser inferior al poder de corte del interruptor.
