Descripción

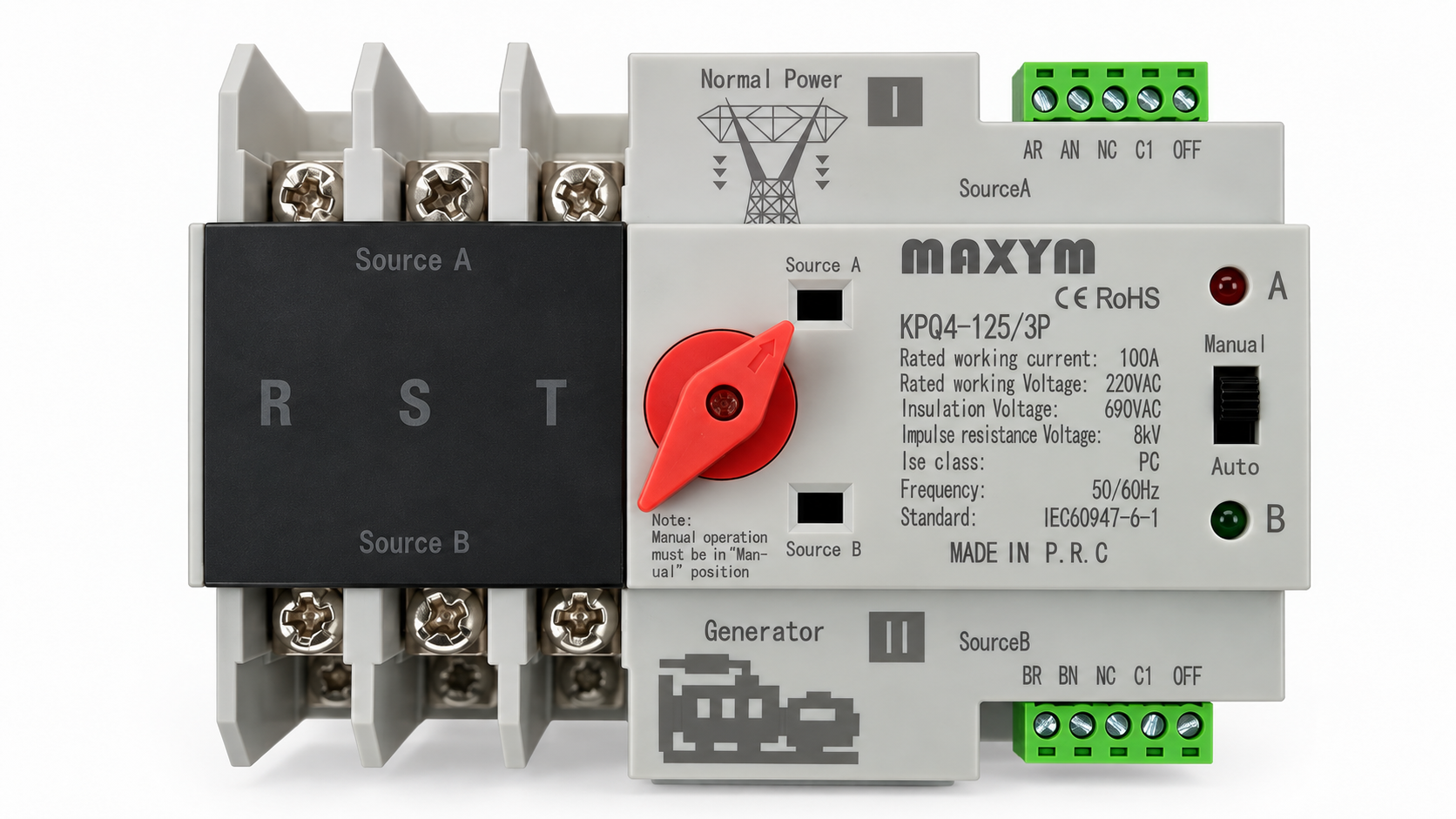

El MAXYM KPQ4-125/3P de 125 A es un interruptor de transferencia automática de 3 polos, destinado a la conmutación de cargas entre dos fuentes de alimentación eléctrica. Está diseñado para aplicaciones donde se necesita disponer de una fuente alternativa de alimentación.
La configuración corresponde a 3P, con tensión de trabajo de 220 VAC y frecuencia de 50/60 Hz. El equipo incorpora operación Manual/Auto, indicadores para las fuentes A y B y conexiones auxiliares mediante bloques de terminales.
Por su configuración trifásica y corriente nominal de 125 A, puede utilizarse en tableros de transferencia, sistemas de respaldo eléctrico, instalaciones comerciales e instalaciones que requieran transferencia entre una fuente normal y una fuente alternativa.
ESPECIFICACIONES PRINCIPALES
- Marca: MAXYM
- Familia: KPQ4
- Modelo: KPQ4-125/3P
- Código: KPQ4-125/3P
- Tipo: Interruptor de transferencia automática
- Configuración: 3P
- Corriente nominal: 125 A
- Tensión de trabajo: 220 VAC
- Frecuencia: 50/60 Hz
- Tensión de aislamiento: 690 VAC
- Tensión soportada al impulso: 8 kV
- Clase de utilización: PC
- Norma indicada: IEC60947-6-1
- Modo de operación: Manual / Automático
- Fuentes: Source A / Source B
La variante 125 A aparece identificada específicamente como MAXYM KPQ4-125/3P, 3P 125 A, 220 VAC.
APLICACIONES
- Transferencia automática red–generador.
- Tableros de transferencia eléctrica.
- Sistemas de respaldo de energía.
- Instalaciones comerciales.
- Instalaciones eléctricas trifásicas.
- Tableros de distribución.
- Sistemas de alimentación de emergencia.
- Instalaciones industriales con doble fuente de alimentación.
